일러스트레이터 패스 연결(병합 join)과 평균점(average)





지난번 포스팅에서는 패스를 연결하는 도구 중 하나인 툴바의 join tool에 대해 탐구해 보았다.

일러스트레이터 끊어진 패스(점) 연결하는 방법 1, 원리 예상, 문제점



이번에는 패스를 연결하기 위해 object 탭의 path -> join 기능에 대해 살펴보고 탐구한 내용을 정리한다.

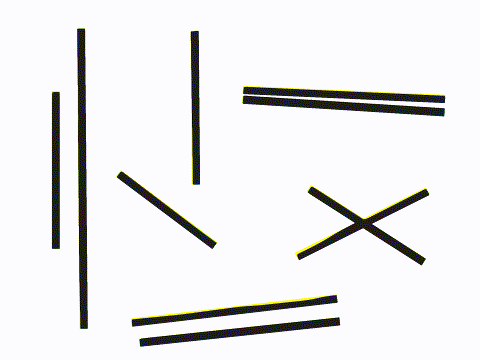

연결 전 후의 모습 비교를 위해 연결된 부분만 다른 색으로 나타나게 하였다.

목차

• 1. 사용방법
• 2. 활용 1: 두 끝점을 선택하여 연결
• 2-1. 오류
• 3. 활용 2: 패스를 선택하여 연결
• 4. average와 함께 활용해보기



연결(join)

붙어있지 않은 두 점을 직선(최단거리)으로 연결한다. 하나의 열린 패스에 있는 두 끝점부터 여러 열린 패스들의 끝점에 까지 적용 가능하다.

1. 사용방법

- 기본: 상단 메뉴바 -> object->path->join 선택 - 단축키: ctrl + j - 빠른 사용: 대상 선택 후 우클릭 ->join 선택



연결하고자 하는 하나 이상의 패스 또는 두 개의 끝점을 선택한다.

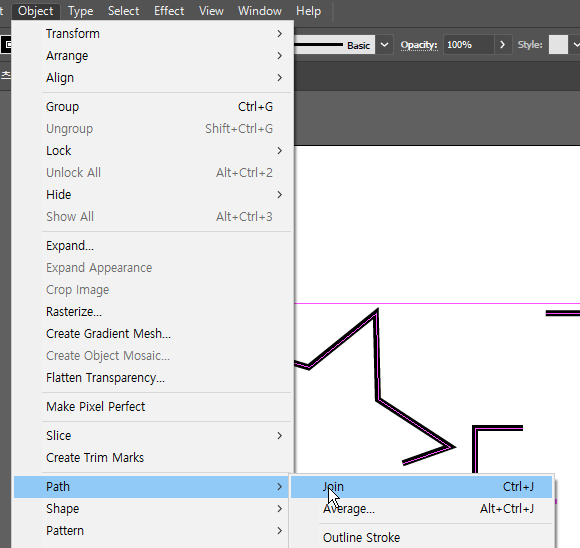

아래 위치에서 join 기능을 선택한다. 또는 단축키 ctrl + j 누르기.

object->path->join



선택한 지점이 연결된다.







2. 활용 1: 두 끝점을 선택하여 연결

나머지 패스들의 끝점을 선택 후 join을 이용해 연결해 보았다. 자연스러운 연결이 아닌 최단거리 직선연결이다.



특정 점끼리의 연결을 원할 때는 두 개의 끝점을 잡아 연결하면 좋겠다.



2-1. 오류

연결하고자 하는 점을 선택할 땐 반드시 두 개의 끝점을 잡아야 한다. 그렇지 않을 경우 오류메시지를 보여준다.

아래처럼 세 개의 점을 선택하여 join을 실행할 경우, 또는 끝점이 아닌 점을 포함한 두개의 점을 선택하여 join을 실행할 경우

'하나 또는 두 개의 패스 위의 두 끝점을 선택해라'

3. 활용 2: 패스를 선택하여 연결

점이 아닌 패스를 선택하면 조금 더 손쉽게 연결이 가능하다. 인접한 점끼리 모두 묶어 하나의 패스로 만들고 싶을 때 활용하면 좋겠다.

- 1개의 열린 패스를 선택 후 join으로 연결하면 두 끝점이 연결되며 닫힌 패스가 된다.



- 두 개의 열린 패스를 연결할 땐 join 1회 실행 시 가장 가까운 두 끝 점을 연결한다. 2회 실행 시 나머지 두 끝점을 연결한다.



- 세 개 이상의 열린 패스를 연결할 땐 join 1회 실행시 가장 인접한 끝점끼리(자기가 속한 패스상의 끝점 제외) 연결한다. 2회 실행시 남아있는 두 끝점을 연결하여 패스를 닫는다.







인접한 두 끝점끼리 연결한다.





하나의 끝점이 속한 패스의 또다른 끝점은 연결대상에서 제외된다.



일러스트를 그리거나 패스를 다룰 때 매우 많이 활용되는 기능이니만큼 단축키 ctrl j도 꼭꼭 기억해 두자.





4. average와 함께 활용해보기

object->path->join 바로 아래에는 average라는 기능이 보인다. 자세한 내용은 아래 글을 참고하면 좋다.

일러스트레이터의 average 기능에 대해 파헤쳐보자





아래와 같이 두 개 이상의 점들의 x, y 평균 위치를 찾아 점을 옮겨준다. 자연스러운 연결을 원할 때 join과 함께 활용하면 조금 더 효과적으로 패스를 연결할 수 있겠다.
