일러스트레이터 끊어진 패스(점) 연결하는 방법 1, 원리 예상, 문제점



이번에는 끊어진 패스(점)를 연결하는 도구를 사용하고 특징을 살펴보았다.



일러스트레이터 초보로서 여러 방향으로 사용해 보고 결과를 적어둔다. 다음에 다시 써야 하니까... ★

모두 검정 선으로 테스트했으나 gif 화질이 낮아서인지 노란색으로 나타나는 부분들이 있다. 모두 검은색임



나는 주로 포토샵을 사용, 일러스트레이터는 거의 사용하지 않는다.

물론 어도비 사이트 설명도 보고 여러 자료도 찾아봤지만 전문가만큼 정확한 정보와 노하우를 전달할 수는 없다.

주관적으로 사용해 보고 작성한 내용이니 혹시 필요하신 분들은 일부만 참고하시기 바란다.









방법 1. 툴바->pencil Tool 우클릭-> Join Tool 선택





작동하는 경우, 예상되는 원리, 실행 조건

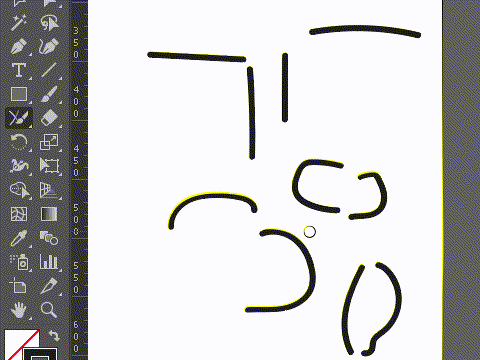

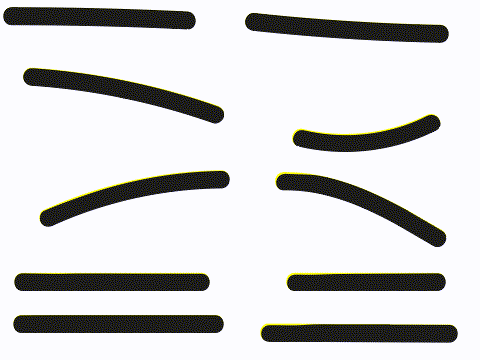

1. 연결하고자 하는 패스의 각 점을 선으로 잇거나, 동그라미로 묶어주면 하나의 패스로 합쳐진다. 패스나 점을 굳이 선택하지 않아도 잘 연결된다. (아래 참고)









2. 방향이 다른 패스끼리도 연결이 가능하며 연결하고자 하는 점끼리 이어주면 된다.









3. 여러 패스가 함께 있어 대상이 모호할 땐 연결을 원하는 패스 또는 점 두 개를 선택하면 된다.









4. 두 패스가 교차하여 서로 다른 방향으로 진행할 때, 두 패스의 끝 점을 연결하면 교차 지점에서 합쳐진다. 불필요한 부분은 잘린다

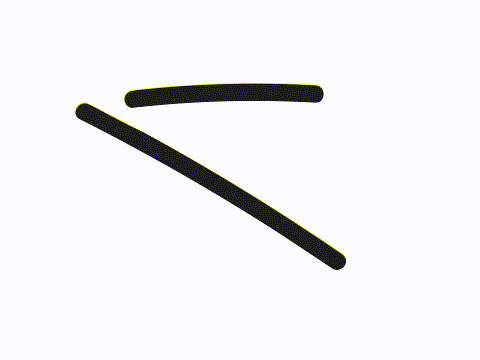

5. 두 패스가 다른 방향으로 진행할 때, 두 패스의 끝 점을 연결하면 교차하는 지점까지 패스 연장 후 교차지점에서 합쳐진다.





6. 연결하고 싶은 두 패스가 모두 선택되지 않았거나, 모두 선택되어야 연결된다. 둘 중 하나만 선택할 경우 대상이 모호해지므로 실행되지 않음

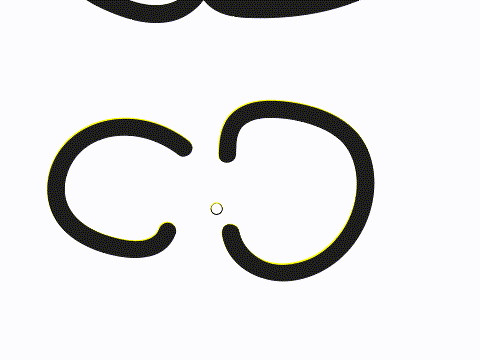

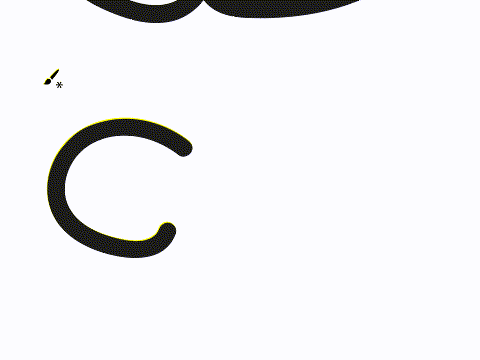

7. 하나의 열린 패스를 닫아줄 수도 있음



결론.

만나지 않은 두 점은 해당 패스의 진행방향을 예측해 연장 후 교차점에서 패스를 연결하는 것 같다.

이미 교차한 두 패스는 교차점에서 연결 후 벗어난 영역을 삭제.











예외(이상하거나 안 되는 경우)



1. 아래와 같이 서로 가는 방향이 비슷한 경우 만나러 가는 길이 멀어짐. 결과적으로 이상한 모양으로 합쳐짐.





2. 선이 어긋난(?) 경우 만날 일이 없다고 판단하는 걸까? 거의 작동하지 않음



3. 두 선이 거의 평행할 때 작동하지 않는 경우가 많은 듯함





4. 하나의 패스여도 안 닫히는 경우가 있음.







아마도..

진행하는 방향이 다를 때, 즉 두 점의 진행방향을 예측해 선으로 연장했는데 만날 기미가 안 보일 때는 작동하지 않는 것 같다.

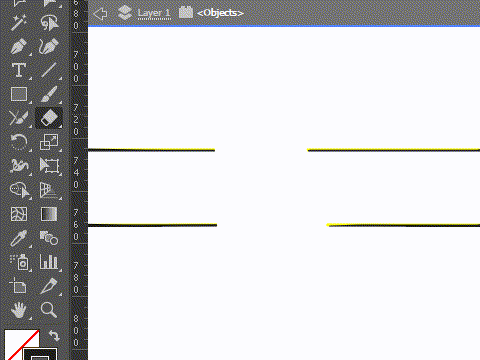

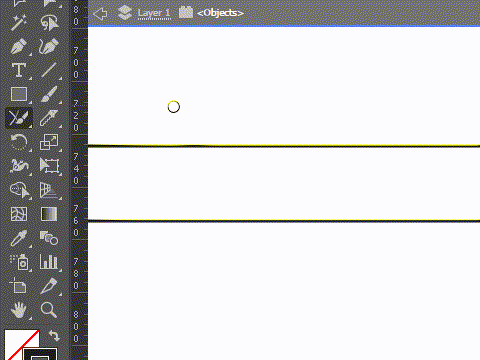

5. 하나의 패스를 지우개 툴과 가위 툴로 잘랐을 때도 연결 결과가 다르다.

-> 같은 패스 두 개 중 위 패스를 가위 툴, 아래 패스는 지우개 툴로 분리함



-> 가위 툴로 분리한 패스의 거리가 더 가깝지만 join 툴로 연결되는 건 지우개로 자른 패스

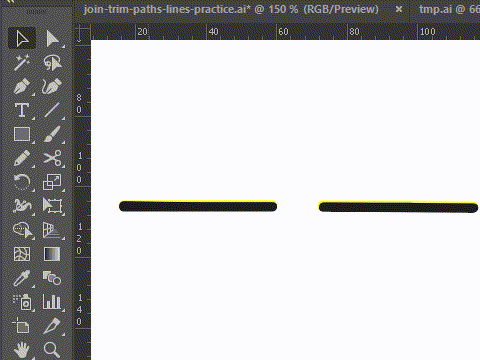

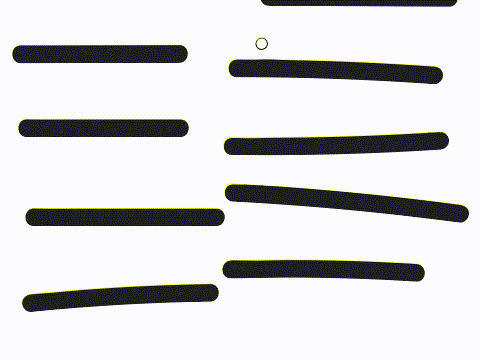

6. 같은 선 상에 있는 휘어짐이 거의 없는 패스끼리 묶어도 어떤 세트는 작동, 어떤 세트는 작동하지 않는 경우가 많이 보임.. 버근가

-> 브러시로 그린 경우



-> 펜툴로 그린 경우. 모두 평행하게 그린 상태. 거리와 별개로 어떤 건 묶이고 어떤건 안 묶임. 차라리 곡률이 있거나 진행방향이 많이 다르면 잘 묶임





7. 거리가 너무 멀면 안 묶임(예시 없음. 직선 패스 연결 시 안 되는 경우가 많아서.. 테스트가 잘 안 됨.)







8. 아래같이 방향 다른 패스들끼리는 연결이 잘 됨.







9. 한 패스의 길이와 이와 연결할 다른 패스와의 거리에 따라서도 연결이 되는 경우가 있고 안 되는 경우가 있나 보다









결론. 서로 방향이 다르고 교차할 기미가 있거나 이미 교차한 패스들에 사용하기 좋을 것 같다.







어도비 튜토리얼에 나오는 join tool 사용법(출처 아래)

https://www.adobe.com/kr/learn/illustrator/web/join-trim-paths-lines







틀린 그림 찾기 같은데, 샘플 파일을 다운로드하면 위 이미지와 다르게 끊겨있거나(우산손잡이, 우산대 등) 지저분하게 튀어나온 패스(우산살(?) 등)들이 있다. 연결하다 보면 감이 올 것이다.

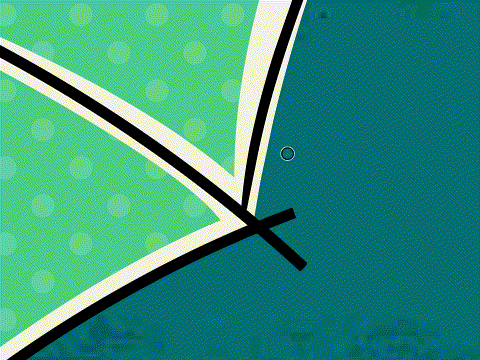

특히 우산살(?)의 끝 부분은 세 개의 패스가 만난다.





원하는 패스끼리 선으로 이어줘도 되고







원하는 패스 두 개를 선택해 묶어줘도 된다.





나머지는 다음 포스팅에서..
